徠卡GS18RTK,輕松搞定復雜的城市管線測量!
管線測量的問題:
現代城市當中,幾乎每條道路下都鋪設有供水、排水、燃?xì)狻崃Α㈦娏Α㈦娦诺?0多種地下管線。這就是我們的地下城市管線,它被形象的比喻成城市的“動脈”,為了保障城市的穩定運行,測量工作者往往承擔著城市體檢醫生的角色。
由于城市測量的特殊環境特性,人多、車多、道路附屬設施多,還經常遇到閥門坑通視難以保障。常規的全站儀水準儀測量遇到的困難是“搬站多、一站測不了幾個點位!”,既然全站儀測量這么困難,是不是RTK就會方便很多呢?常規的RTK在城市里測量遇到的問題同樣很多,高樓遮擋衛星接收、樹下、房屋下RTK不能固定。“不固定!精度差!測不了!”這就是目前城市RTK測量每天遇到的問題。
徠卡GS18傾斜機全星座觀測,具有快速固定,穩定性強和抗干擾能力強等特點,再加上IMU傾斜測量功能,尤為適合困難環境下的高精度測量作業,能解決城市管線測量遇到的種種問題。
項目背景:
某城勘客戶負責全市的燃?xì)夤芫€(xiàn)放線工作,而放線工作集中在居民區,周邊房屋的遮擋和產生的多路徑效應導致老的RTK接收機固定速度非常慢,在很多地方無法固定,從而不得不攜帶全站儀輔助放線,工作量增多且繁瑣,單位測量人員沒人愿意前往進行管線測量。直到有了徠卡GS18,城市測量管線測量成為該單位人人都希望前往測量的項目。

放線測量區域樓屋密集
作業流程:
1、管線設計圖DXF格式文件直接導入CS20手簿,作為管線放樣的數據底圖,同時Captivate支持提取DXF圖層和要素信息,客戶無需數據轉換通過地圖選點即可完成從CAD中提取特征點或者特征線進行快速放樣。

2、客戶通過徠卡GS18 4G模塊訪問當?shù)氐腃ORS系統,獲取參考站差分?jǐn)?shù)據。

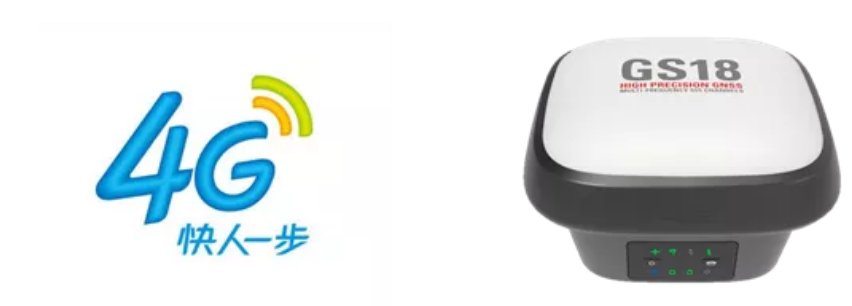

徠卡GS18傾斜機內置智能4G LTE移動通訊模塊GNSS天線,即使在電磁信號比較復雜的城市,也可以為RTK提供快速、穩定的數據傳輸。

3、徠卡GS18傾斜機在獲取CORS差分信號后,快速獲取固定解,即使是在環境非常困難的測量區域,只需1~2分鐘,既可以形成固定解。
這是因?yàn)閺瓶℅S18可以獲取全星座衛星數據的接收和計算,通過GPS、Glonass、Beidou的聯合解算,即使在城區困難情況下也能輕松獲取固定解,精度可靠,數據穩定,相對于傳統的雙星GNSS,徠卡GS18更加適用于復雜的環境。徠卡GS18搭載了徠卡Smartcheck技術,每4秒鐘對測量結果進行一次質量檢核,置信度達到99.99%,確保每一次點位采集都準確、可靠。

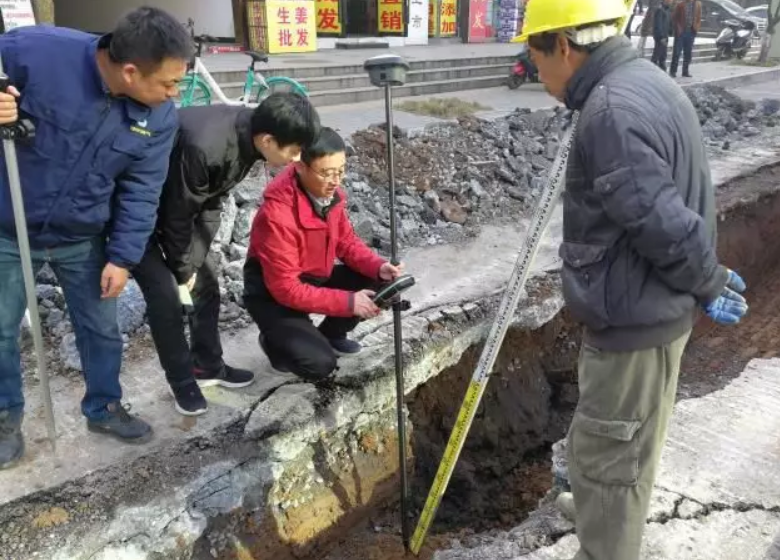

4、客戶使用徠卡GS18的測量成果與水準儀測量的高程成果進行對比。測量過程使用對中桿實現傾斜測量,無需考慮氣泡居中的情況,測量更加高效、測量高程結果與水準儀的測量成果對比,最大差值為2.5cm,最小差值為0.6cm,平均高差為1.3cm,對比成果令人滿意。

徠卡GS18傾斜機內置工業級微機電傾斜傳感器IMU,傾斜測量無需校準,沒有傾斜角度限制,無懼電磁干擾,適合城市管線測量中的復雜環境,能夠快速、簡單地獲取傳統RTK無法獲取的位置信息。

徠卡GS18傾斜機提供了優異的傾斜補償、高效的城市管線傾斜測量解決方案,在GNSS高效測量的應用方案下實現了測量效率的再一次飛躍,改變固有印象,通過更加高效率的測量方案,從而減少測量工期,減少項目的施工成本,增加產出,實現利潤的更大化。
